Detalji o proizvodu
Crimp Inserts
Stubovi: 1-10 (prešanje)
Kontakti se moraju naručiti odvojeno
Opcija kontakata od 0,14 mm² do 4,0 mm²
Odobrenja
UL, CCC, ISO9001, CE, SGS, RoHS

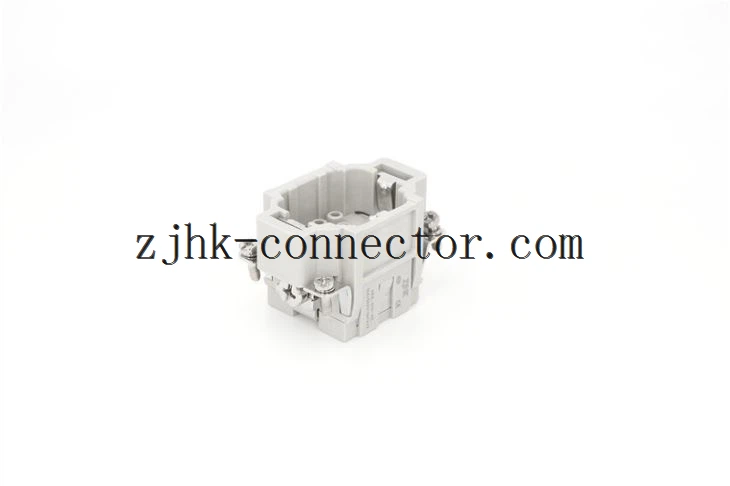

ZJHK®H EE 16A Crimp serija
Ovi umeci ZJHK® HEE su ocenjeni na 16A. Namijenjeni su za uporabu s kapuljačama i kućištima koja se nalaze u rasponu 5, 6, 7 i 8. Ovi rasponi haube i kućišta povezani su s određenim identifikatorima broja "ZJHK" Veličina. Pogledajte tablicu "kompatibilnosti" za detalje o ovom odnosu i broj zaliha haube i kućišta koji su tipični za svaki raspon.
Upozorenje
Ovi konektori ne smiju se spajati ili ukinuti pod električnim opterećenjem. Konektori iste ili različite vrste raspoređeni u liniji trebaju biti polarizirani kako bi se spriječila mogućnost pogrešne veze
Specifikacije
Atributi | Vrijednost |
Tip | Umetanje konektora |
Broj kontakata | 10 |
Trenutna ocjena | 16A |
Serija | HEE |
Šifra veličine proizvođača | 6 B |
Napon | 500 V |
Pol | Muško i žensko |
Broj redaka | 4 |
Veličina navoja | M3 x 10 |
Format polova | 10P + E |
Stepen zagađenja | 3 |
Materijal | Polikarbonat |
Temperaturni opseg | -40 ° C ... + 125 ° C |
Zapaljivost prema do UL94 | V0 |
Radni napon akc. do UL / CSA | 600V |
Mehanički radni ciklusi parenja | ≥500 |
Materijal kontakata | Legura bakra |
Površina | Tvrdo srebrno |
Kontaktni otpor | ≤3mΩ |
Terminal | Crimp terminal |
- mm2 | 0.14-4.0mm2 |
- AWG | 26-12 |
Materijal | Lito aluminijum |
Površina | Praškasti premaz (RAL 7037) |
Element za zaključavanje | Nerđajući čelik, pocinkovani čelikom |
Temperaturni opseg | -40 ° C ... + 125 ° C |
Stepen zaštite prema prema DIN40 050 | IP65 |
Bilješka | Naručite preklopne kontakte odvojeno |
